高溫刀閘閥產品概述：
高溫刀型排渣閥耐溫1000度℃ 適用于高溫物料的控制，在循環流化床鍋爐、沸騰爐、煤粉爐等輸灰渣系統中，能調節灰渣的輸送量，穩定工況、利于環保工作，廣泛用于電站鍋爐輸灰、渣系統。是冶金、煤炭、化工制藥等行業制粉系統中控制采用了目前市場上耐高溫材料，310S跟 2520這種材質本身具有耐高溫的特性，通過加長閥桿，增加散熱片等來達到保護的作用，有效解決了其他刀型閘閥所不具備的高溫條件下工作的弊端，本產品適合于煉鐵，電站，高溫煤爐等行業，相比其他閥門結構簡單，操作方便，易于維修，。
PZ43W-10NR高溫刀型排渣閥,高溫刀閘閥型號代表：閥門類型代號：“PZ”表示刀型閘閥；
驅動形式代號：“”表示手動；
連接形式代號：“4”表示法蘭式；7代表對夾式
結構形式代號：“3”表示單閘板；
密封面材料代號：“F”表示PTFE ；H,W,y硬密封

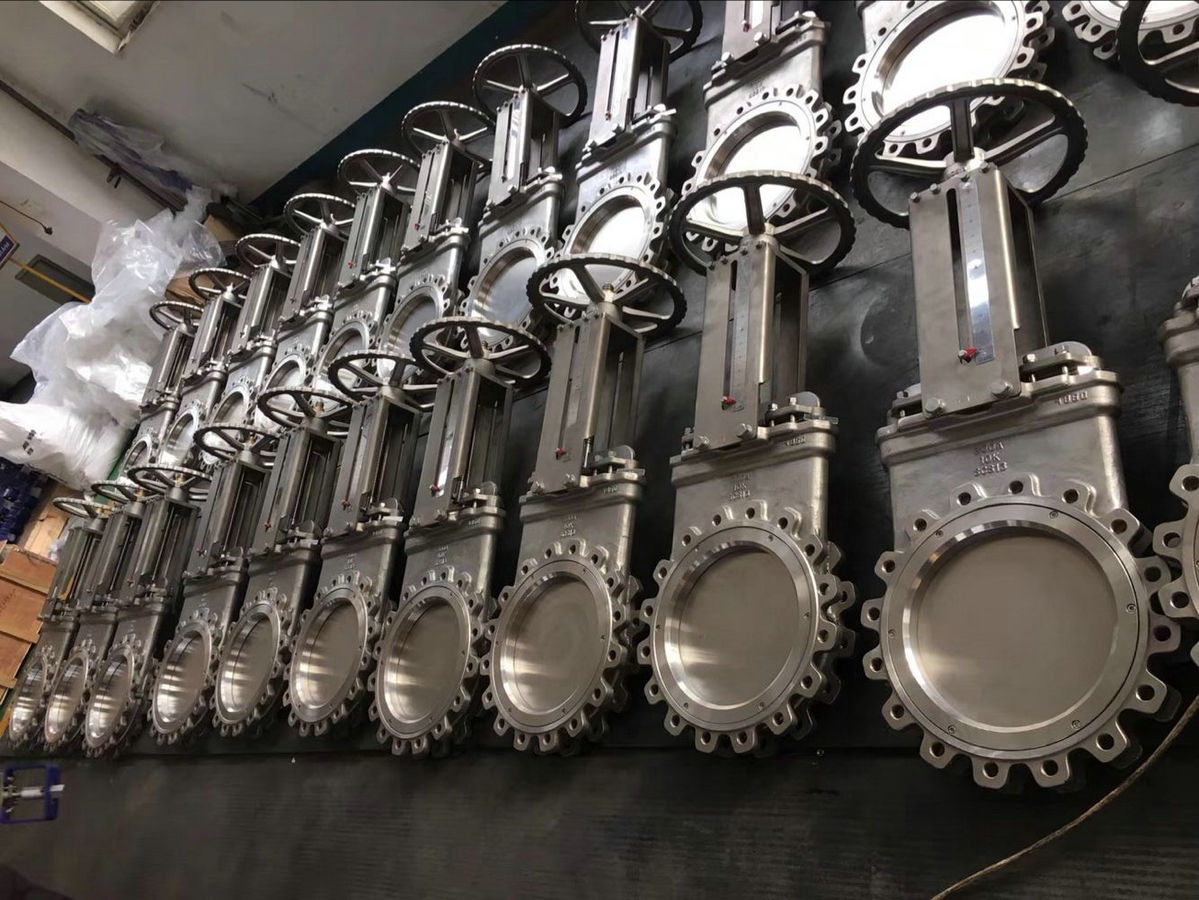

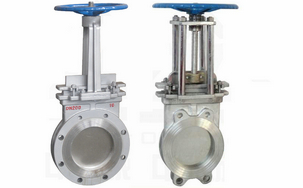

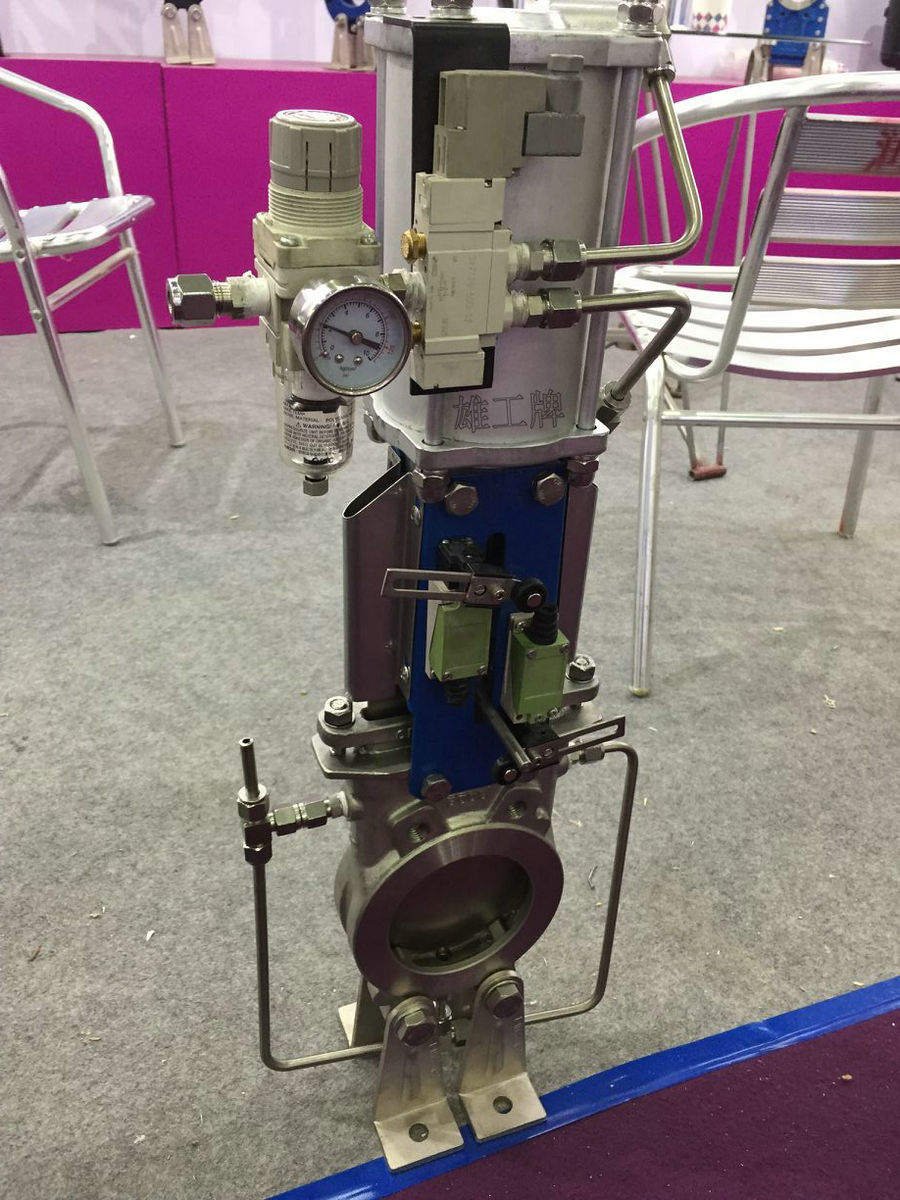

高溫刀閘閥實物圖片：
高溫刀閘閥主要用途：
適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、藥類、石油、化工等油品、水、蒸汽管路上，接通或截?cái)喙苈分械乃酀{、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果、谷物、廢水等介質。
高溫刀閘閥主要零部件材料：
閥體、上蓋Valve body, upper cap |
碳鋼、不銹鋼、310S、2520 |
閥板Valve plate | |
閥桿Stem | |
密封圈Seal ring |
橡膠、四氟、不銹鋼、硬質合金、310S、2520 |
高溫刀閘閥主要性能規范：
公稱壓力Nominal pressure |
PN |
殼體試驗Casing test |
1.5XPN |
密封試驗Leak test |
1.1XPN |
工作溫度Operating temperature |
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ 硬密封≤1000℃ |
適用介質Working medium |
糖漿、紙漿、污水、煤漿、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix |
高溫刀閘閥標準;
1、設計制造按GB12235-59
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
外形尺寸 單位：mm
MPa |
DN |
L |
D1 |
D2 |
H |
N-M |
D0 |
W（Kg） |
1.0 |
50 |
48 |
100 |
125 |
285 |
4-M16 |
180 |
8 |
65 |
48 |
120 |
145 |
298 |
4-M16 |
180 |
10 |
80 |
51 |
135 |
160 |
315 |
4-M16 |
220 |
12 |
100 |
51 |
155 |
180 |
365 |
8-M16 |
220 |
14 |
125 |
57 |
185 |
210 |
400 |
8-M16 |
230 |
22 |
150 |
57 |
210 |
240 |
475 |
8-M20 |
280 |
29 |
200 |
70 |
265 |
295 |
540 |
8-M20 |
360 |
38 |
250 |
70 |
320 |
350 |
630 |
12-M20 |
360 |
66 |
300 |
76 |
368 |
400 |
780 |
12-M20 |
400 |
100 |
350 |
76 |
428 |
460 |
885 |
16-M20 |
400 |
119 |
400 |
89 |
482 |
515 |
990 |
16-M22 |
400 |
195 |
450 |
89 |
532 |
565 |
1100 |
20-M22 |
530 |
285 |
500 |
114 |
585 |
620 |
1200 |
20-M22 |
530 |
389 |
600 |
114 |
685 |
725 |
1450 |
20-M27 |
600 |
529 |
700 |
127 |
800 |
840 |
1700 |
24-M27 |
600 |
790 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
