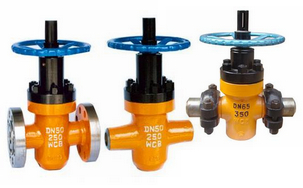

高壓卡箍閘閥,高壓井口閘閥該系列法門結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力16MPa—45MPa，工作溫度120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
產品型號：ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y公稱通徑：DN25-DN300公稱壓力：16Mpa-42Mpa適用溫度：-30℃-125℃適用介質：水、油品、天然氣等閥體材質：鑄鋼、碳鋼、不銹鋼連接方式：法蘭連接傳動方式：手動，蝸輪設計標準：GB/T19672；API 6D結構長度：GB/T 19672；API 6D連接法蘭：GB/T 9113；ASME B16.5試驗檢驗：JB/T 9092；AIP 598
①采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。②閘板下部開有導流孔，并給予精密導向，同時密封部均噴焊硬質合金，耐沖蝕。③閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿處采用復合填料，多重密封，使得密封可靠，摩擦力小。④關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。⑤由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。⑥開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。 高壓卡箍閘閥,油田平板閘閥詳細介紹：
產品型號 |
Z83Y |
連接形式 |
卡箍 |
主體材料 |
鑄鋼 |
公稱通徑 |
25-200（mm） |
適用介質 |
水、油、泥漿、天然氣 |
壓力范圍 |
160-450（Mpa） |
ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
產品采用標準
設計標準 |
JB/T5298、APl6D |
結構長度 |
法蘭 |
GB/T 12221、JB/T 5298 |
焊接 |
GB/T 15188.1 |
連接法蘭 |
GB/T9113、JB/T 79 ANSl 16.5a |
對焊端 |
GB/T 12224 |
試驗和檢驗 |
GB/T3927、JB/T 9092 |
產品性能規范
適用范圍 |
PN10.0～42.0MPa |
DN25～200mm |
適用溫度 |
-29～121℃ |
適用介質 |
普通型
|
石油、天然氣、成油品、水等 |
抗硫型 |
含H2S、CO2的石油、天然氣等 |
連接形式 |
法蘭端、焊接端、卡箍端 |
驅動方式 |
手動、電動、氣動等 |

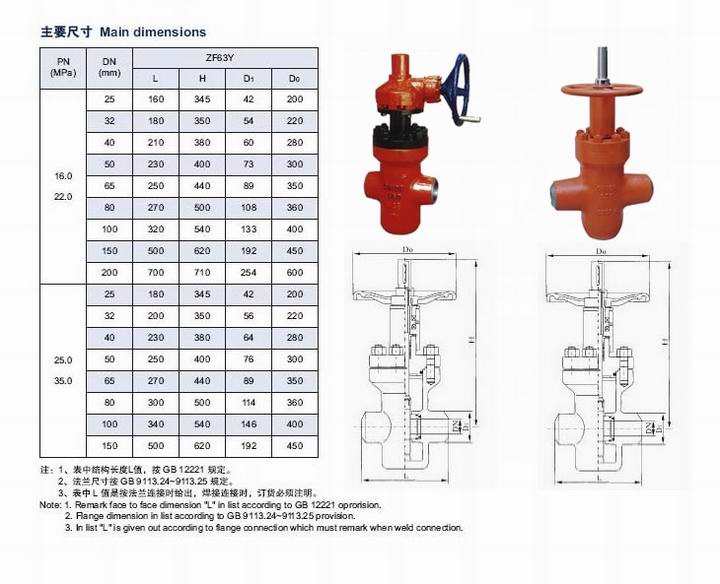

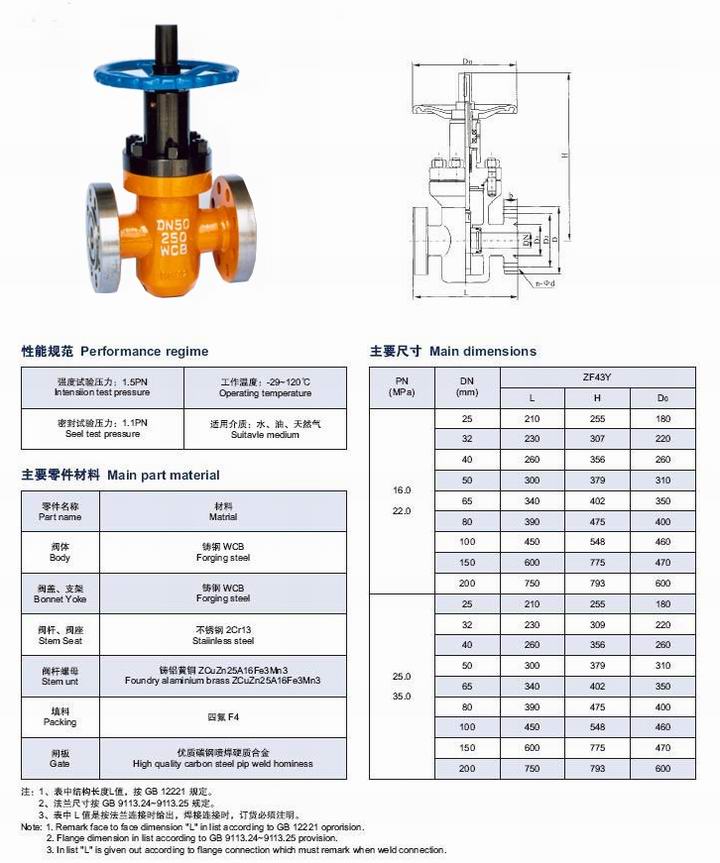

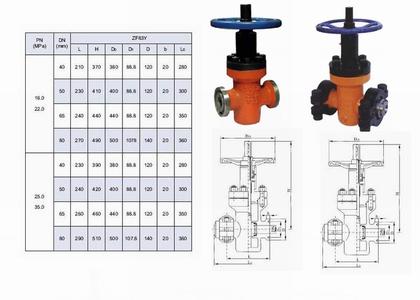

高壓卡箍閘閥結構圖:
