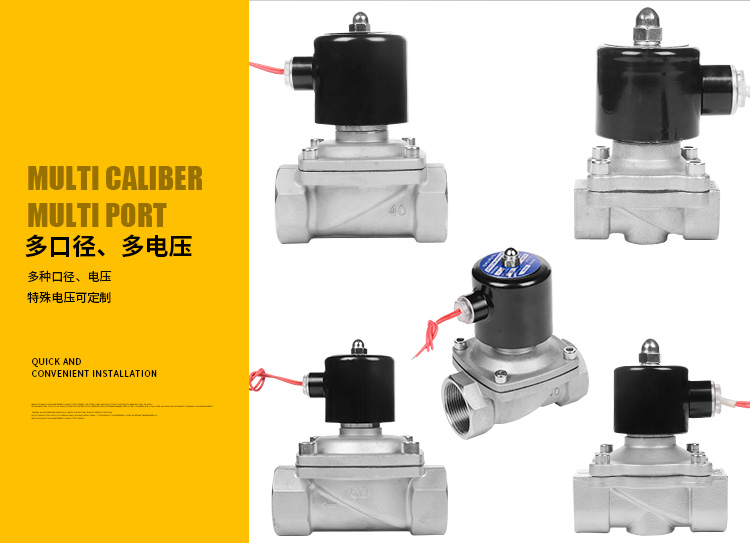

膜片式電磁閥原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

膜片式電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

微型電磁閥適用介質：水、氣、熱水、油
介質溫度: 0℃～120℃

電壓:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V

線圈保護系數：鐵殼線圈IP54

控制方式：常開、常閉

泄 漏 量： 零

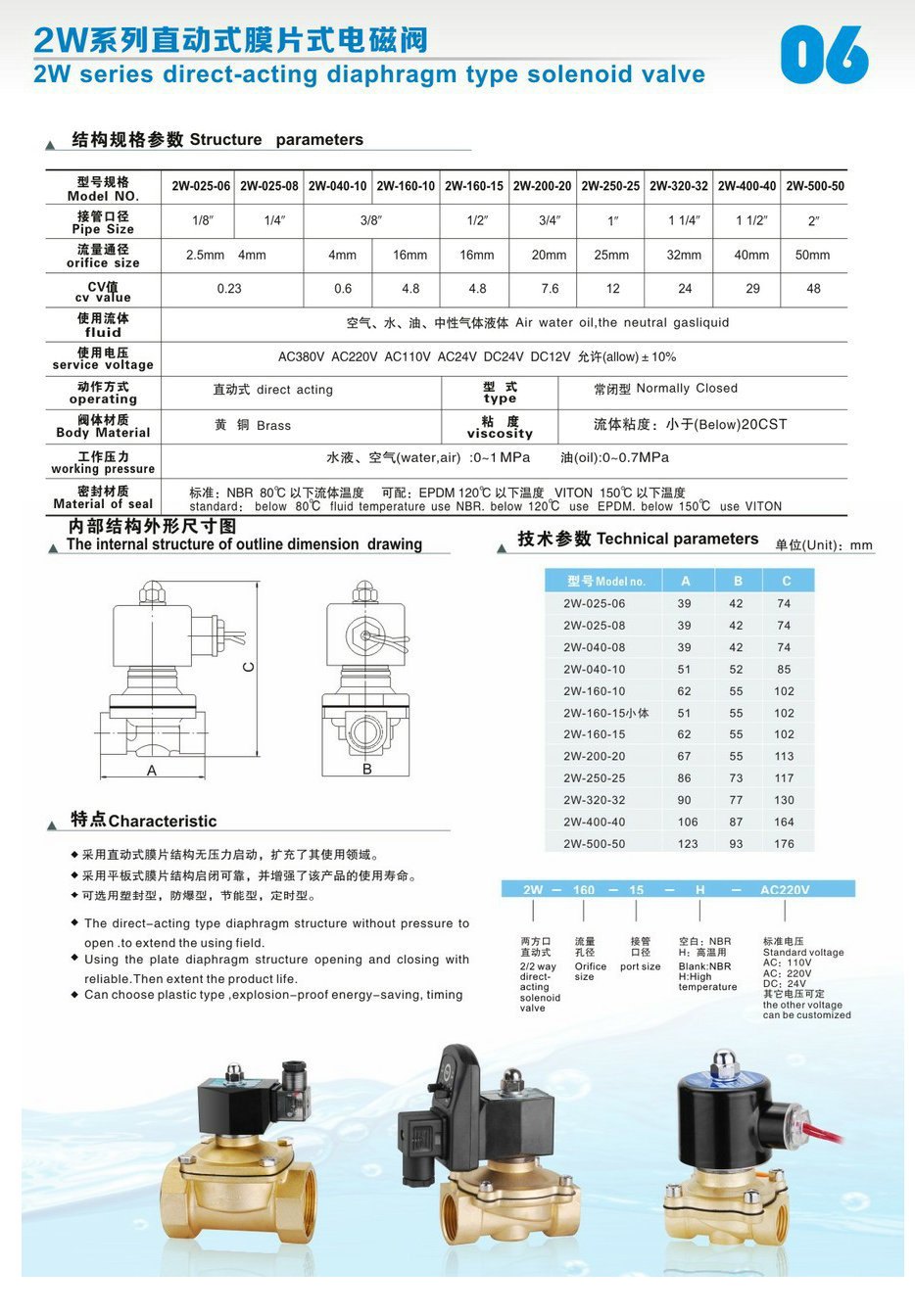

膜片式電磁閥產品規格

型號

2W025- 06

2W025- 08

2W040- 10

2W160- 10

2W160- 15

2W200- 20

2W250- 25

2W350- 35

2W400- 40

2W500- 50

符號

使用流體

空氣、水、油、瓦斯

動作方式

直動式

型式

膜片式

流量孔徑mm

2.5

4

16

20

25

35

40

50

CV值

0.23

0.6

4.8

7.6

12

24

29

48

接管口徑

1/8"

1/4"

3/8"

3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

使用流體粘滯度

20 CTS以下

使用壓力kg/cm2

水：0-10 空氣：0-10 油：0-5

工作溫度

-5 - 80℃

使用電壓范圍

±10%

閥體材質

黃銅、不銹鋼

油封材質

NBR或VITON

 膜片式電磁閥參數尺寸圖

購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
